Az enyém többfokozatú centrifugálszivattyú

Termék bemutatása:

A Mine többlépcsős centrifugálszivattyúkat a fejlett technológia alapján hozták létre, amelyet bevezettek, lenyeltek és felszívtak; alkalmasak tiszta víz és olyan anyagok szállítására, amelyek fizikai és kémiai szinten hasonlóak a tiszta vízhez. A szilárd oldhatatlan anyagok részecskemérete kisebb, mint 2 mm, és térfogata nem haladja meg a térfogategységenkénti 0,1 c/o-t. 15-180 fok a többlépcsős bányászati ​​centrifugálszivattyú közeghőmérséklet-tartománya. Ezenkívül a többfokozatú bányászati ​​centrifugálszivattyú üzemi nyomása 3,0 MPa. A környezeti hőmérsékletnek és a relatív páratartalomnak legalább 40 fokosnak, illetve 95 fokosnak kell lennie.

Jellemzők

A Mine többfokozatú centrifugálszivattyúk működés közben stabilak és megbízhatóak, valamint nagy hatásfokkal és kiváló kavitációs teljesítménnyel rendelkeznek. Az államilag javasolt, nagy hatásfokú energiatakarékos termékek hidraulikus modelljét használja, amelynek előnyei a nagy hatásfok, a kis teljesítménytartomány, a biztonságos és stabil működés, az alacsony zajszint, a hosszú élettartam, valamint az egyszerű telepítés és karbantartás.

A Mine többlépcsős centrifugálszivattyúk áramlási alkatrészei kopásálló gömbgrafitos öntöttvasból vagy öntött acélból állnak, többek között, hogy biztosítsák a nagy hatékonyságot, az energiahatékonyságot, a széles teljesítménytartományt, a folyamatos működést, az alacsony zajszintet, a hosszú élettartamot, valamint a könnyű telepítést és javítás. A többfokozatú centrifugális vízszintes szivattyú az áramlási szakaszok anyagának megváltoztatásával, a tömítéssel, hűtőrendszerek stb. hozzáadásával meleg vizet, olajat, korrozív vagy kopó közeget szállíthat.

Felépítés és működési elv:

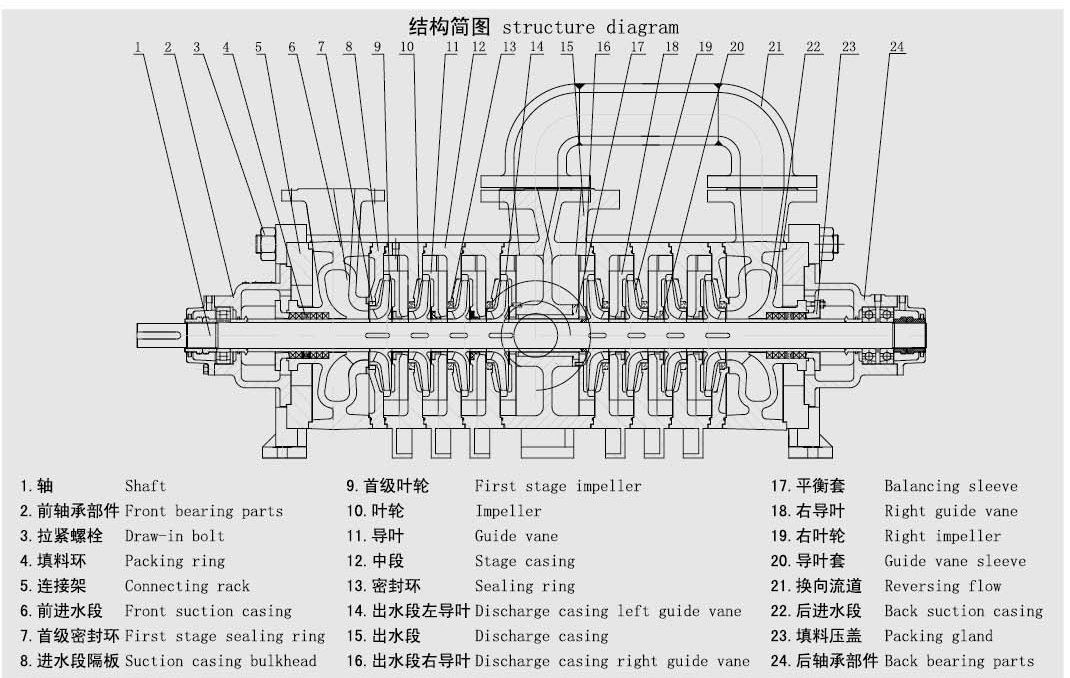

1. Az MD (P) szivattyú egy szegmentált centrifugálszivattyú, egyetlen szívással és több fokozattal. Az elülső vízszakasz, függőlegesen felfelé, az a hely, ahol a szívó bemenet található. A tényleges használat követelményei szerint vízszintes testhelyzetbe is alakítható. A szivattyú kimenete függőlegesen felfelé található a kimeneti részen, amely a készülék közepén található. A feszítőcsavarok a szivattyú csatlakozókeretét, az elülső vízszakaszt, a középső szakaszt, a kimeneti szakaszt és a hátsó vízbemeneti szakaszt összekapcsolják. A felhasználó igényeitől függően az emelő emelhető vagy süllyeszthető.

2. A fő alkatrészek felépítése és működési elve

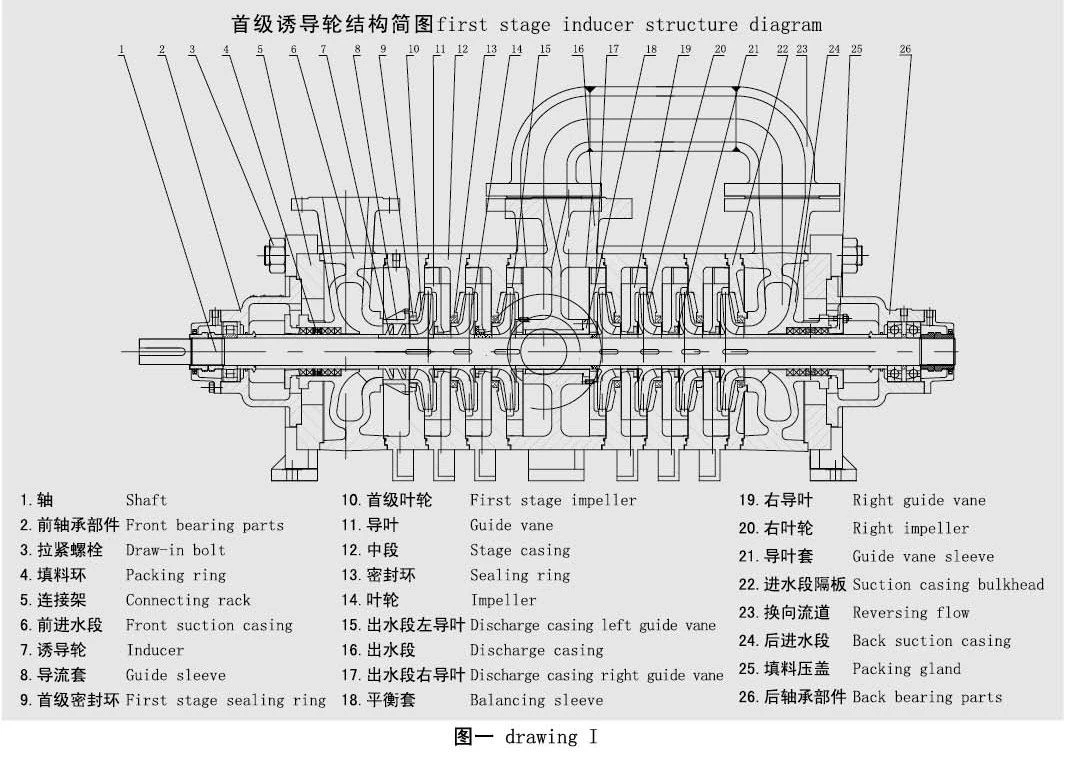

⑴ a vízszivattyú fő részei: elülső vízrész, kimeneti rész, hátsó bemeneti rész, vezetőlapát, jobb oldali vezetőlapát, bal oldali kimeneti lapát, kimeneti szakasz jobb vezetőlapátja, középső rész, járókerék, jobb járókerék, tengely, egyensúly dob, első pozicionáló hüvely, hátsó pozicionáló hüvely, összekötő keret, irányváltó áramlási csatorna stb.; A forgórész járókerékből, jobb oldali járókerékből, kiegyensúlyozó dobból, járókerék rögzítő hüvelyből, elülső pozicionáló hüvelyből, hátsó pozicionáló hüvelyből és egyéb, a tengelyre szerelt részekből áll. A forgórész hajtóvégét görgős csapágy támasztja alá, a vége átlós érintkező golyóscsapággyal van elrendezve, és a csapágyat zsírral kenjük.

(2) Az elülső vízrész, a hátsó vízbevezető szakasz, a középső rész, a jobb oldali vezetőlapát, a kimeneti rész bal oldali vezetőlapátja, a kimeneti rész jobb oldali vezetőlapátja, az ellentétes áramlási csatorna és a kimeneti szakasz alkotják a készülék munkakamráját. szivattyú. Az axiális oldal az, ahol a folyadék belép. Mindkét végén alacsony nyomású fokozatok vannak elhelyezve, hogy csökkentsék a tengelytömítés által hordozott nyomást. Működés közben az egyes szimmetrikusan elhelyezkedő járókerekekre ható axiális erők ellentétesek, amelyek kiegyenlíthetik egymást a keletkező axiális erők kiegyenlítése érdekében.

⑶ ① tengelytömítés: a tömítéshez puha tömítést kell használni, és a tömítés tömítettségének megfelelőnek kell lennie, hogy a folyadék cseppenként tudjon távozni.

② sebességváltó: a szivattyút közvetlenül a motor hajtja a rugalmas tengelykapcsolón keresztül; A motor irányából nézve a szivattyú az óramutató járásával megegyező irányban forog.

③ csapágy: a görgős csapágyat a meghajtó végén, és egy átlós érintkező golyóscsapágyat a végén.

④ tömítőgyűrű: megakadályozza, hogy a vízszivattyúban lévő nagynyomású víz visszaszivárogjon a bemeneti részbe, és kopás után cserélhető.

⑤ kiegyensúlyozó dob: az utolsó fokozatú járókerék után van beépítve, a rotorral együtt forog, és a kiegyensúlyozó dob külső körfelülete radiális rést képez a kiegyenlítő hüvely belső furatfelületével.

⑥ első és hátsó pozicionáló hüvelyek: a két tömítőkamránál kopás után cserélhetők.

⑷ működési elv: a szivattyú tengelye forog a motor hajtása alatt, hogy a folyadékon dolgozzon, hogy növelje annak energiáját, így a szükséges mennyiségű folyadék a szívótartályból a kívánt magasságra vagy nyomásra kerül a szívótartály átfolyó részein keresztül. a pumpa.

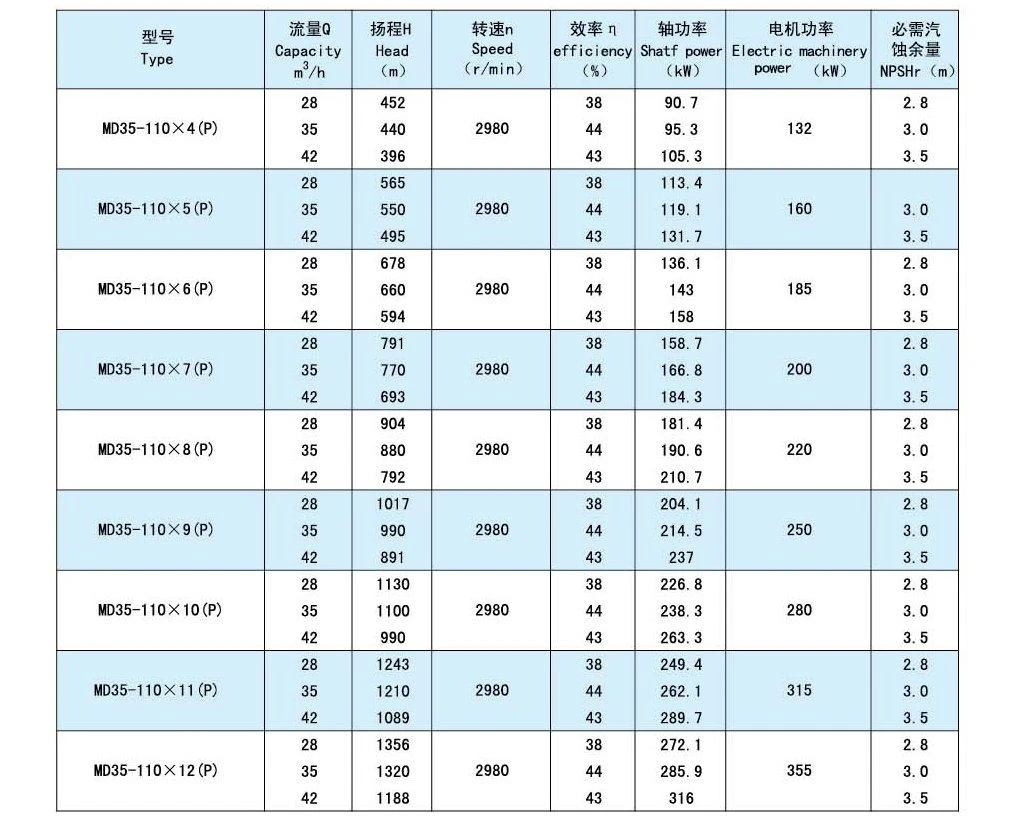

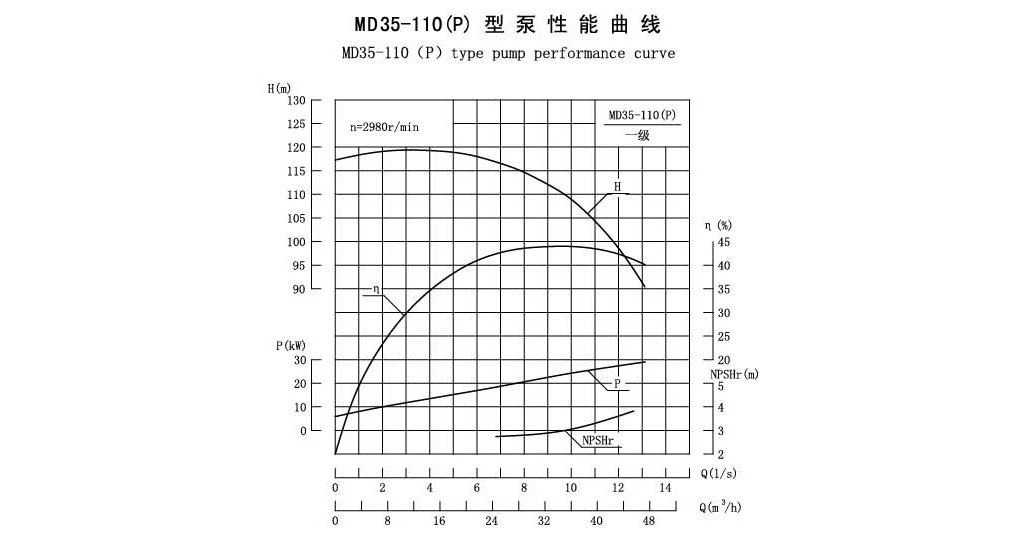

modell jelentése:

például: md100-80 × 8 (P) MD: kopásálló többfokozatú centrifugálszivattyú szénbányához 100: áramlás 100m3 / h 80: egyfokozatú emelés 80m 8: fokozat (P): kiegyensúlyozott típus
