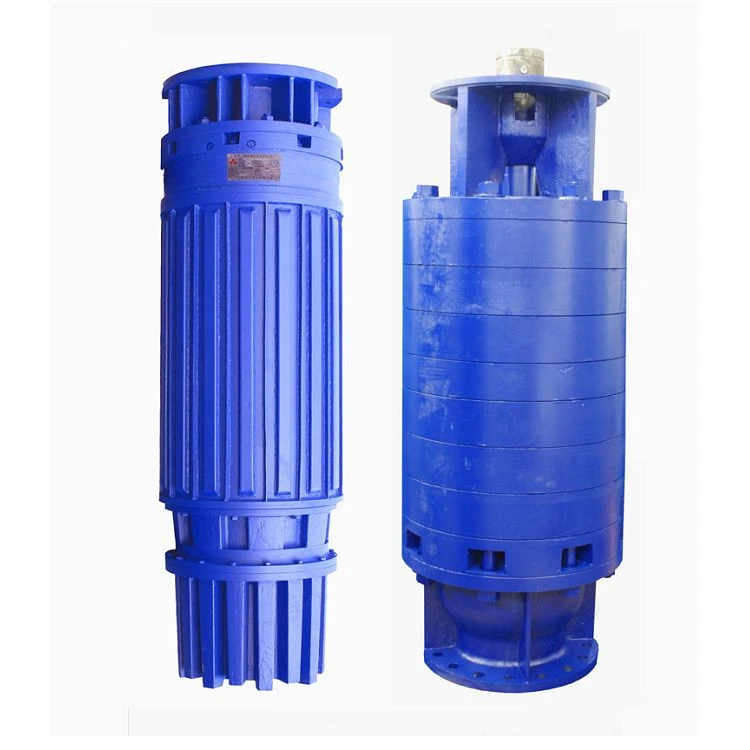

Az enyém lángálló merülő homokszivattyú

Termék bemutatása:

Egy többfokozatú centrifugálszivattyú és egy vízzel töltött merülő háromfázisú aszinkron motor alkotja a BQS sorozatú, lángálló bányákba merülő homokürítő szivattyút. Valósítsa meg az MT/T671, GB 3836.1 és GB 3836.2 szabványt. A hagyományos centrifugálszivattyúval szembeni előnyei közé tartozik az egyszerű telepítés és karbantartás, a nedvességállóság, a biztonságos és megbízható működés, a stabil teljesítmény, az alacsony vibrációs zaj, a nagy hatékonyság, a kompakt kialakítás és az olcsó üzemeltetési költségek. Az áramlási vezető az egység külsejére rögzíthető a működési megbízhatóság javítása érdekében, az aktuális alkalmazási környezettől függően. A motor nem robban fel és nem bocsát ki elektromos szikrát vízben való működés közben, mert a belső ürege tiszta vízzel van megtöltve. Az elektromos szivattyú motorja és a szivattyú különálló.

Jellemzők

A BQS sorozatú Mine Flameproof merülő homokszivattyúk a motor és a vízszivattyú integrált szerkezetét veszik fel. A motor és a szivattyúház között két mechanikus tömítés van elhelyezve, hogy megakadályozzák a víz bejutását a motor belső üregébe. A motor alsó végétől "O" tömítéseket, gyűrűt és gumis kompressziós hüvely tömítő eszközöket használnak, hogy megakadályozzák a víz bejutását a csatlakozódobozba. A motorházon kívül egy burkolat van elhelyezve, és a szivattyúból kilépő víz a motorház és a fedél közötti közbenső rétegen keresztül áramlik ki, ami megvalósítja a motor vízhűtésének jellemzőit, így biztosítja a vízszivattyú működését. rövid időn belül kiszárad, és automatikusan kiürül, ha van víz. A tisztavíz-szivattyúhoz képest a homokszivattyú járókereke ennek megfelelően meg van növelve egy homokvédő gyűrűvel, amely szilárd részecskéket tartalmazó homokot képes kivezetni a salakvízből, és nem befolyásolja a hatékonyságot.

Szerkezet

A BQS sorozat kétféle szívókialakítással rendelkezik: egyszeres szívás és kettős szívó. Mindkét két szivattyútípusnak két csoportjáró járókereke van, egymásnak háttal. A kettős szívószerkezetnél a szívás a szivattyú tetején, egy másik pedig a szivattyú alján található. Elvileg a tolóerő nulla, mivel a két szívás ellentétes, és a járókerék számai két oldalon azonosak. Az egyszívású típusnál a szivattyú alján egyszívó van. Ha a járókerék páros, akkor a két csoport száma megegyezik, és a szívási irány is azonos. Tehát a tolóerő nulla. Ha a járókerék száma egyedi, akkor az alacsonyabb szívású járókerék egy fokozattal több, a plusz járókeréken pedig kiegyenlítő furatok és kiegyensúlyozó gyűrű található. Leginkább a tolóerőt tudja kiegyenlíteni, így a bizalomerő is közel nulla. A kialakítások csökkenthetik a motor csapágyának tolóerejét, és segíthetik a motor stabil működését és meghosszabbíthatják az élettartamot.

Modell

Megjegyzés: A fej megadható egyfokozatú fej × fokozatok szerint

A motoros szivattyú Explore-proof típusú, a jelzés "ExdbI"

Részletek

1. Háromfázisú tápegység 660, 1140, 6000 és 10000 V névleges feszültséggel és 5 százalékos megengedett feszültséghullámmal

3. Maximális folyadékhőmérséklet: 40 fok ; 2. megengedett környezeti hőmérséklet: 0 fok –40 fok

4. A PH szintnek 6–8 között kell lennie.

6. A maximális merülési mélységnek 70 méternél kisebbnek, a szilárdanyagtartalomnak pedig 2 százaléknál kisebbnek kell lennie.

7. Javasoljuk, hogy függőlegesen helyezze el. Vannak azonban olyan alkalmazások, ahol a vízszintes telepítési terv megfelelő. A működési modell folytatódik.

8. A szivattyú olyan helyen használható, ahol robbanásveszélyes gázok találhatók a levegőben, például tűzgőz. Gázzal töltött környezetben is képes dolgozni.

Az általános alkalmazási feltétel a fent leírtak szerint alakul. A szivattyút egyedi körülményekre kell egyedileg gyártani.

Technikai karakter

1. Egy használt benchmark

2. A BQS szivattyúk főbb jellemzői

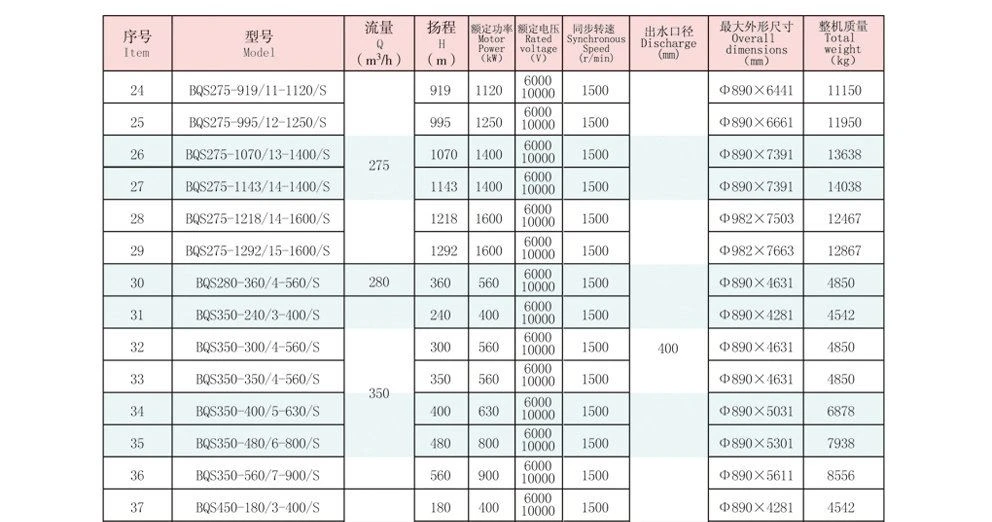

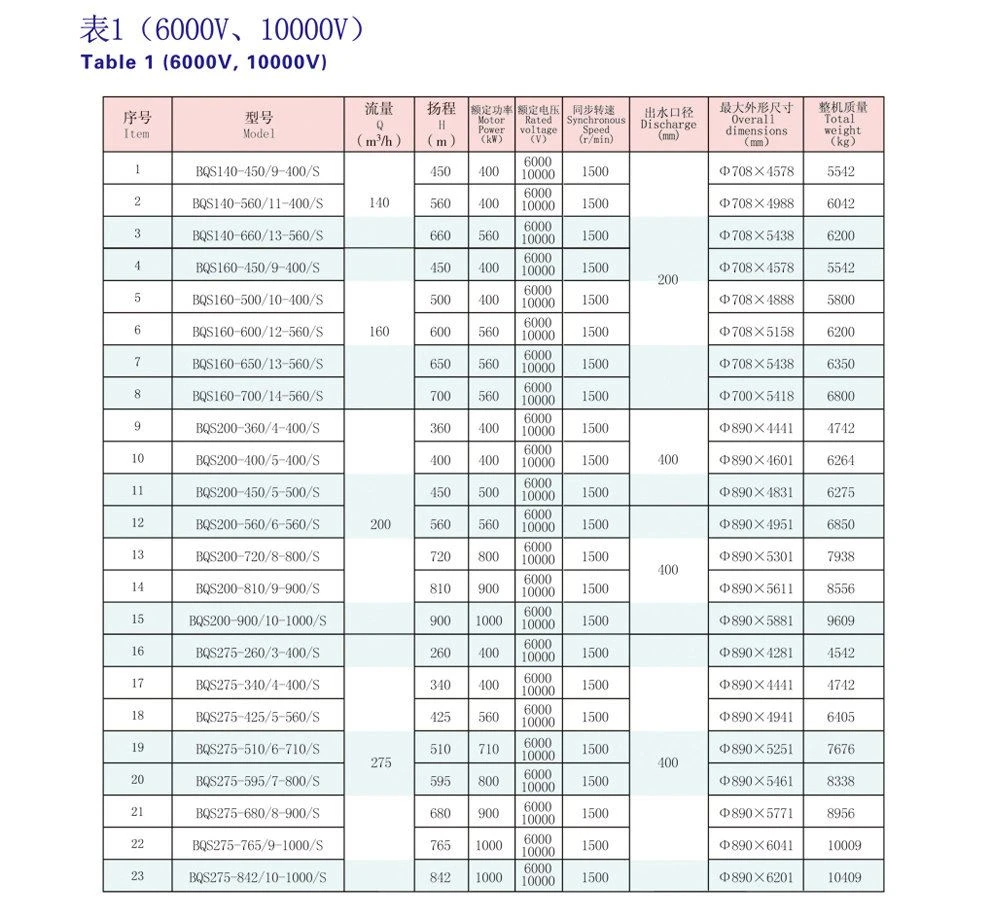

Az 1. táblázat felsorolja a 6000 V-os és 10000 V-os sorozatú szivattyúk elsődleges teljesítménymutatóit, míg a 2. táblázat a motor teljesítménymutatóit.

Az 1. táblázat felsorolja a 660 V-os és 1140 V-os sorozatú szivattyúk elsődleges teljesítménymutatóit, míg a 2. táblázat a motor teljesítménymutatóit.

Ellátási kör

1. Motoros szivattyú: BQS sorozatú szivattyú, YBQ sorozatú merülőmotor, hűtőköpeny, Tramcar.

2. Cső: Rövid cső, szállítócső, könyök, tömítő alátét, szerelvények, visszacsapó szelep a szállítócsőhöz.

3. Kábel: Tápkábel és kábelcsatlakozási anyag.

4. Vezérlőpult: Vezérlőpult, Automatikus vezérlőrendszer.

Telepítés típusa

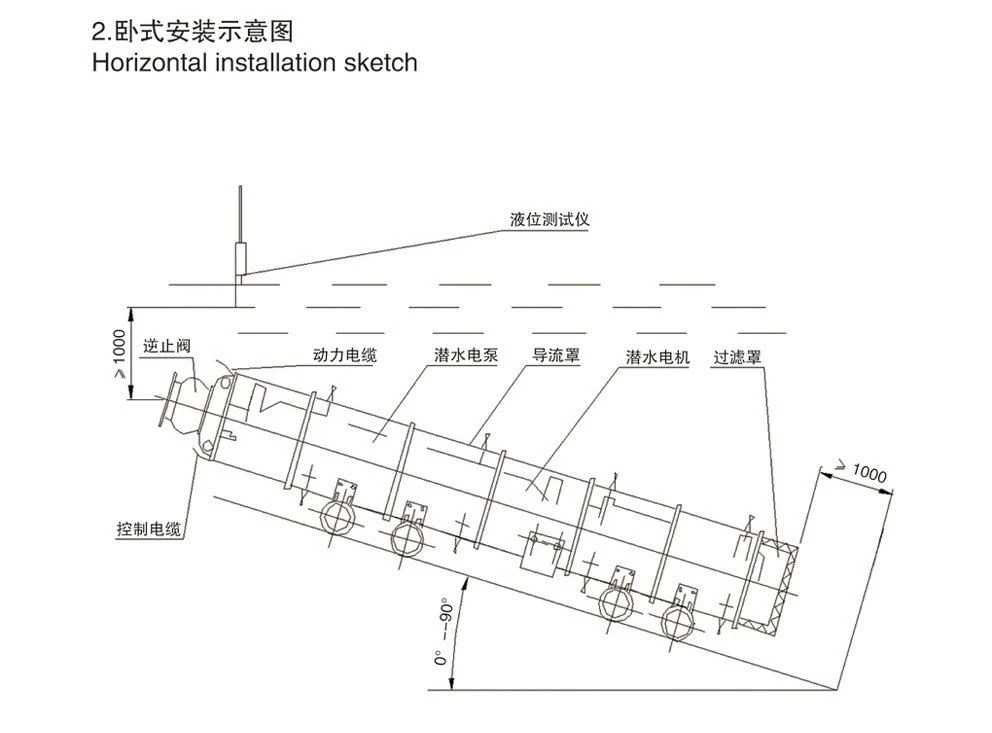

A BQS sorozatú merülőmotoros szivattyú kétféle telepítéssel rendelkezik: függőleges és vízszintes. Kombinálható villamossal, mint komplett vízelvezető rendszer készlet bányászati ​​vízelvezetéshez. A vázlat az alábbiak szerint
